Alt UV Light Case

Mala de Revelação de UV para produção de PCB's

na sequência do desenvolvimento de pcb's uma das necessidades que se encontram é a revelação das placas com a resina sensivel ao uv,no entanto, o processo nos dias que correm pode ser realizado com um vulgar forno de UV para curar as unhas das senhoras que gostam de unhas de gel.

RISCO ElEVADO: Os ultravioletas são raios que provocam danos nos tecidos celulares humanos e não só, pelo que deve ser utlizada proteção , no entanto estas máquinas vendidas ao público não apresentam sequer alguma proteção deixando quantidades absurdas de UV para serem captados pelo olho humano e a pele.

ADVERTENCIA no olho humano o UV produz catarata, que é a reacção do organismo para se proteger dessa radiação, na pele humana pode produzir danos severos.

warning Sign

Necessidades:

  • mala de transporte

  • forno de cura de unhas de Gel

  • ficha oito para cabo esterno de alimentação

  • vidros de dois scanners

  • dobradiças

  • folha de aluminio para os reflectores

  • placas de plástico

  • tinta preta para isolamento

  • rebites

  • parafusos m3 e porcas

Ferramenta:

  • Ferro de soldar

  • solda

  • Pistola de cola a Quente

  • máquina de Rebitar

  • Berbequim

  • brocas

  • chaves de fendas

  • alicate de corte

  • x-acto

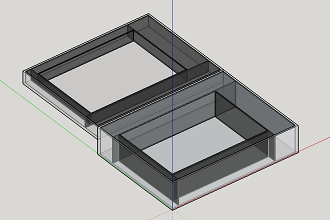

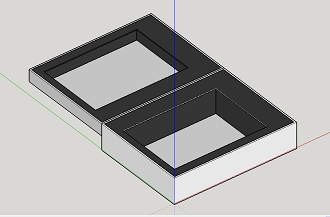

Estrutura da Mala

Estrutura da mala

UvlightCase UVlightCase

Execução:

Sessão 1

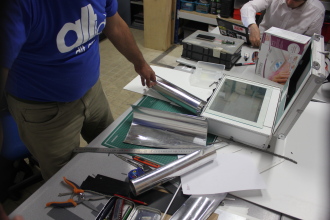

  • 3,5H - Montagem da estrutura da caixa com plastico em placa - feita

UvlightCase UvlightCase UvlightCase

Sessão 2

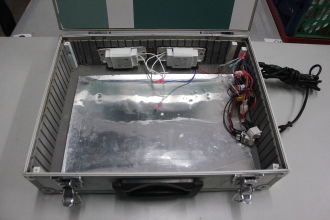

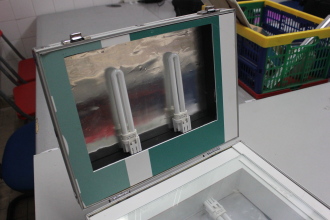

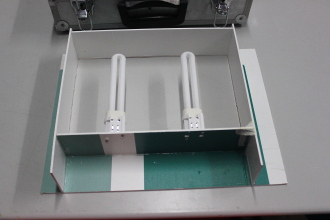

  • 3,5H - assemblagem das lampadas de UV na caixa e dos respectivos balastros e circuito temporizador - feita

UvlightCase UvlightCase UvlightCase

UvlightCase UvlightCase UvlightCase

Sessão 3

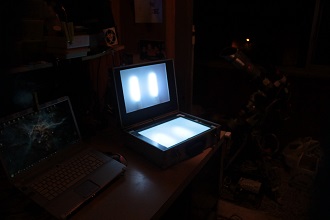

  • 3H - Religação dos componentes, testes - feita

UvlightCase UvlightCase

Sessão 4

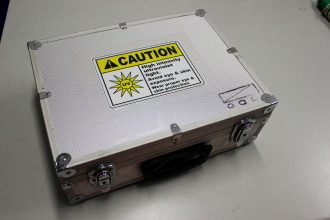

  • Montagem do interruptor externo - feita

Sessão 5

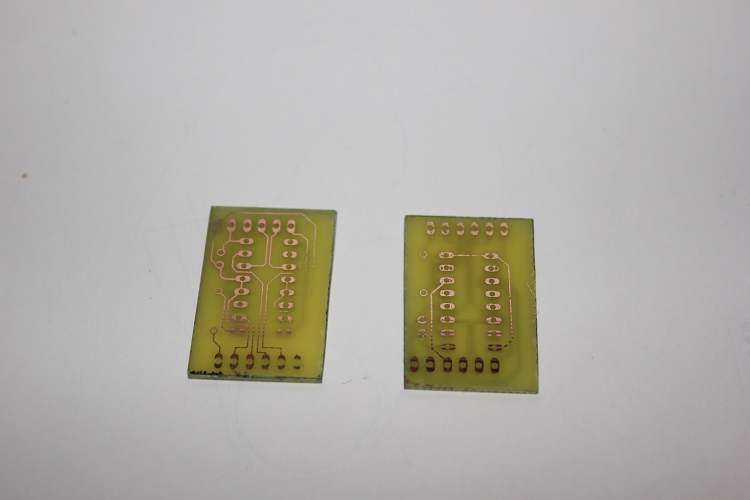

  • teste de produção de pcb dupla face - Feita

revelação 120 segundos, com layer 1 duas passagens POSITIV 20, Layer 2 uma passagem POSITIV 20 secagem 10 minutos com secador em estufa. revelação com HCl + H2O2

L293D board

Galeria de imagens:
